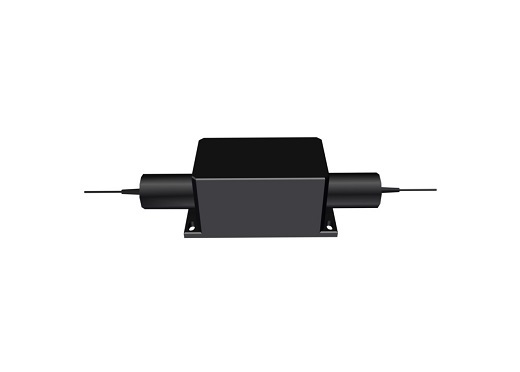

蘇州leyu集團光電科技有限公司設計供應的保偏光纖隔離器，工作波長1310-1550nm多波段可選，具有低插損、高消光比、光隔離度，高穩定性等特點，主要應用于光纖通信、EDFA，光纖儀器器、光纖傳感、光纖激光器等。
品牌：Bonphot
可選波長：
1310nm
1550nm
蘇州leyu集團光電科技有限公司設計供應的保偏光纖隔離器，工作波長1310-1550nm多波段可選，具有低插損、高消光比、光隔離度，高穩定性等特點，主要應用于光纖通信、EDFA，光纖儀器器、光纖傳感、光纖激光器等。
|
典型參數： |
Single Grade |
Dual Grade |
|||
|
參數 |
P |
A |
P |
A |
|
|
工作波長 (nm) |
1310,1450,1480, 1550 |
||||
|
工作帶寬 (nm) |
±20 |
||||
|
峰值隔離度 (dB) |
42 |
40 |
58 |
55 |
|
|
隔離度 (at 23℃) (dB) |
≥28 |
≥26 |
≥48 |
≥45 |
|
|
典型插損 (at 23℃) |
0.4 |
0.5 |
0.5 |
0.6 |
|
|
插入損耗 (at-5 ~ +70℃) |
≤0.55 |
≤0.65 |
≤0.65 |
≤0.80 |
|
|
消光比 (dB) |
Type B (雙軸工作) |
≥20 |
≥18 |
≥20 |
≥18 |
|
Type F (慢軸工作) |
≥22 |
≥20 |
≥22 |
≥20 |
|
|
回波損耗 (Input/Output) (dB) |
≥55 |
||||
|
最大光功率 (mW) |
≤500 |
||||
|
光纖類型 |
1310nm :PM 1310 Panda Fiber;1550nm:PM1550 Panda Fiber; |
||||
|
工作溫度范圍 (℃) |
-5~+70 |
||||
|
存儲溫度(℃) |
-40 ~ +80 |
||||
|
產品尺寸 (mm) |
?5.5×L35，L90×W20×H9.5 |
||||
*以上規格適用于不帶連接器的設備。
*對于帶有連接器的設備，IL將高0.3dB，RL將降低5dB，ER將降低2dB。
*保偏光纖和連接器鍵與慢軸對齊。 而對于F型，快軸被擋住，對于B型； 兩個軸都在工作
訂貨信息：
|
PMIS |
工作波長 |
類型 |
級 |
工作軸 |
尺寸 |
尾纖類型 |
長度 |
連接器 |
|
|
1310=1310nm |
S=Single stage |
P=P Grade |
F=Fast Axis Blocked |
0=?5.5×L35mm |
1=250um bare fiber |
H=0.5m |
0=None |
|
|
1450=1450nm |
D=Dual Stage |
A=A Grade |
B=Both Axis Working |
1=90*20*9.5mm |
2=900um loose tube |
1=1.0m |
1=FC/UPC |
|
|
1480=1480nm |
|
|
|
2=Glass tube |
3=3mm loose tube |
2=2.0m |
2=FC/APC |
|
|
1550=1550nm |
|
|
|
S=Specify |
4=2mm loose tube |
3=3.0m |
3=SC/APC |
|
|
|
|
|
|
|
S=Specify |
S=Specify |
S=Specify |
*
