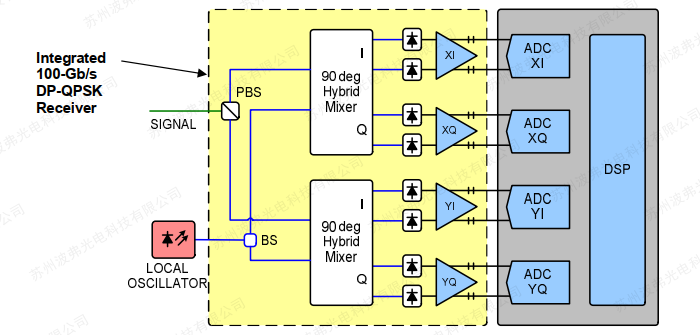

集成的100-Gb/s DP-QPSK接收器將兩個90°光混合器與四對平衡光電探測器(PD)和四個線性TIA集成到單個蝶形封裝中。 與其他不包含偏振分束器(PBS)和/或功率分束器(BS)的技術不同，Optoplex的接收器包含這兩種技術以及光混合器、PD和TIA，以提供完全集成的解決方案，這將使用戶受益 在完全消除光纖路由和傾斜管理方面。 集成接收器以高達32GBaud/s的波特率工作。
Optoplex的集成100-Gb/s DP-QPSK相干接收器與OIF的集成Intradyne相干接收器實施協(xié)議(IA) (OIF2009.033.04)兼容。 實際機械尺寸為50×27×7.5mm（比OIF的最大允許尺寸更短更薄）。 高速電氣接口（RF輸出）使用OIF的IA中提出的共面波導(CPW)。 低速電氣接口（DC控制引腳）使用40個引腳，排列方式與OIF2009.033.05 IA中規(guī)定的相同。
|
參數 |
Unit |
Min |
Typ |
Max |
|
|
頻率范圍 |
C-Band |
THz |
191.5 |
|
196.2 |
|
L-Band |
THz |
186 |
|
191.5 |
|
|
信號速率 |
GBaud |
|
|
32 |
|
|
信號功率: 工作范圍 |
dBm |
-18 |
-10 |
0 |
|
|
本振功率 |
dBm |
(Refer to detail spec. Ask Bonphot for the info) |
|||
|
線性輸出擺幅調整范圍 |
Standard |
mVppd |
300 |
500 |
700 |
|
Extended |
mVppd |
400 |
|
900 |
|
|
最大增益控制帶寬 |
MHz |
|
5 |
|
|
|
總諧波失真 (THD)*1 |
% |
|
|
5 |
|
|
共模抑制比 (CMRRDC) |
Signal to I & Q |
dB |
|
|
-20 |
|
LO to I & Q |
dB |
|
|
-12 |
|
|
共模抑制比 (CMRR22GHz) |
Signal to I & Q |
|
|
|
-16 |
|
LO to I & Q |
|
|
|
-10 |
|
|
小信號帶寬 |
GHz |
|
22 |
|
|
|
低頻截止頻率 |
kHz |
|
|
100 |
|
|
相位誤差 |
deg |
|
|
±5 |
|
|
光信號反射率 |
dB |
-27 |
|
|
|
|
輸出電回損(S22) |
f < 20GHz |
dB |
10 |
|
|
|
16GHz < f < 24GHz |
|
8 |
|
|
|
|
24GHz < f < 32GHz |
|
6 |
|
|
|
|
便宜Skew: p, n |
ps |
|
|
1 |
|
|
通道偏移 |
ps |
|
|
5 |
|
|
通道偏移變化 |
ps |
|
|
2 |
|
|
最大輸入光功率 |
mW |
|
|
300 |
|
|
更多產品信息、需求信息，聯系蘇州leyu集團光電科技有限公司相關銷售人員。 |
|||||
注：OIF詳細要求請參考OIF2009.033.05
備注：1：總諧波失真 (THD)：【直流電流=1.6mA； AC = 0.36mApp 輸入到每個 PD VOUT|DIFF = 500mVpp； FIN = 1GHz ± 10%]
