蘇州leyu集團光電科技有限公司設計供應的光纖反射鏡，工作波長：780-1650nm多系列可選，具有低插入損耗，尺寸緊湊，高穩定性等特點，主要應用于光纖放大器、密波分復用系統、光纖儀器、光纖傳感應用等。
品牌：Bonphot
特點：高性價比、高穩定性
|
參數規格 |
單位 |
OFM-光纖反射鏡 |
||||
|
工作波長 |
nm |
780， 850 |
980， 1030， 1064 |
1310， 1480 |
1550， 1580 |
1600， 1650 |
|
工作帶寬 |
nm |
±30 |
±30 |
±30 |
±30 |
±30 |
|
插入損耗IL |
dB |
≤1.0 (Typ. 0.8) |
≤0.8 (Typ. 0.6) |
≤0.6 (Typ. 0.5) |
≤0.6 (Typ. 0.5) |
≤0.6 (Typ. 0.5) |
|
偏振相關損耗PDL |
dB |
≤0.10 |
≤0.10 |
≤0.10 |
≤0.10 |
≤0.10 |
|
偏振模色散PMD |
ps |
≤0.05 |
≤0.05 |
≤0.05 |
≤0.05 |
≤0.05 |
|
最大輸入光功率 |
mW |
≤300 |
≤300 |
≤300 |
≤300 |
≤300 |
|
光纖類型SM |
- |
HI 780 |
HI 1060 |
SMF-28e |
SMF-28e |
SMF-28e |
|
光纖類型PM* |
- |
PM850 |
PM980 |
PM1310 |
PM1550 |
PM1550 |
|
工作波長范圍 |
℃ |
-5 ~ +70 |
||||
|
存儲溫度范圍 |
℃ |
-40~ +85 |
||||
|
產品尺寸 |
mm |
Ф5.5x35 ；Ф4.5x25 |
||||
*插入損耗不含接頭，包含接頭：IL+0.3dB，RL-5dB，ER-2dB。
*保偏版本：慢軸工作，快軸截止。

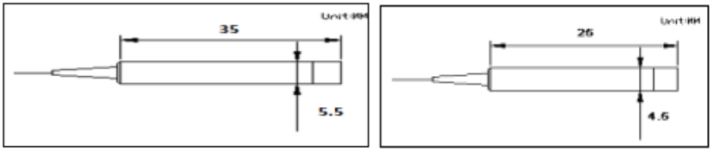

封裝尺寸：
產品選型：
|
OFM- |
工作波長 |
尾纖類型 |
封裝尺寸 |
尾纖保護 |
尾纖長度 |
接頭類型 |
|
OFM=光纖反射鏡 |
0780=780nm |
SM=單模 |
35=5.5*35mm |
025=250um |
05=0.5m |
00=裸纖 |
|
|
0850=850nm |
PM=保偏 |
25=4.5*25mm |
090=900um |
10=1.0m |
FA=FC/APC |
|
|
0980=980nm |
|
|
300=3mm |
20=2.0m |
FC=FC/PC |
|
|
1030=1030nm |
|
|
|
50=5.0m |
SA=SC/APC |
|
|
1480=1480nm |
|
|
|
xx=定制 |
SC=SC/PC |
|
|
1550=1550nm |
|
|
|
|
xx=定制 |
|
|
1600=1600nm |
|
|
|
|
|
|
|
1650=1650nm |
|
|
|
|
|
*產品規格如有更新，恕不另行通知。定制信息請聯系蘇州leyu集團光電科技有限公司相關銷售人員確認。
